Úprava Optic 6 na 8kanálů
Rozšíření Optic 6 na 8 kanálů.
Převzato, odkaz na konci stránky.
Made By Tomáš Mrva
| Vlastním vysílač optic 6 již několik let je to výborný vysílač přesto mi už těch 6 kanálů přestávalo stačit. Nechtělo se mi kupovat vysílač nový proto jsem si stávající upravil rozšířením na 8 kanálů a to tak že jsem vřadil obvod mezi výstup z procesoru a vstup do vf modulu. | ||
 |
||
| Zde je vytaženo napájení od vf modulu k modulu který přidává kanály. Výstup signálu z procesoru je sveden do tohoto obvodu kterým „jen prochází“ a k němu jsou přidány ipulsy dalších dvou kanálů. | ||
 |
||

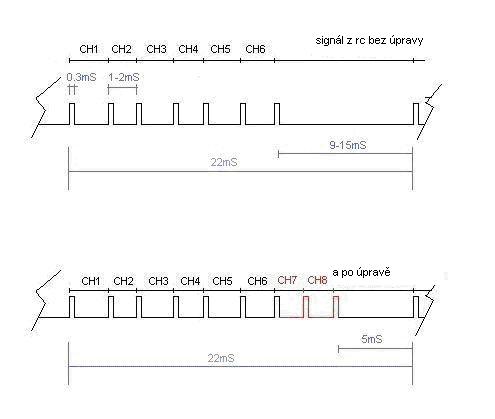

| zde je vidět celá amplituda vystupující z rc soupravy do vf modulu u optic 6 je to 22ms a ipulsy mají cca 12 ms a tak je možné toto rozšířit o další ipulsy a získat tak 8mi kanál. Šlo by to rozšířit až na 10ti kanál ale v rámci bezpečnosti je dobré nechat nějaké místo…

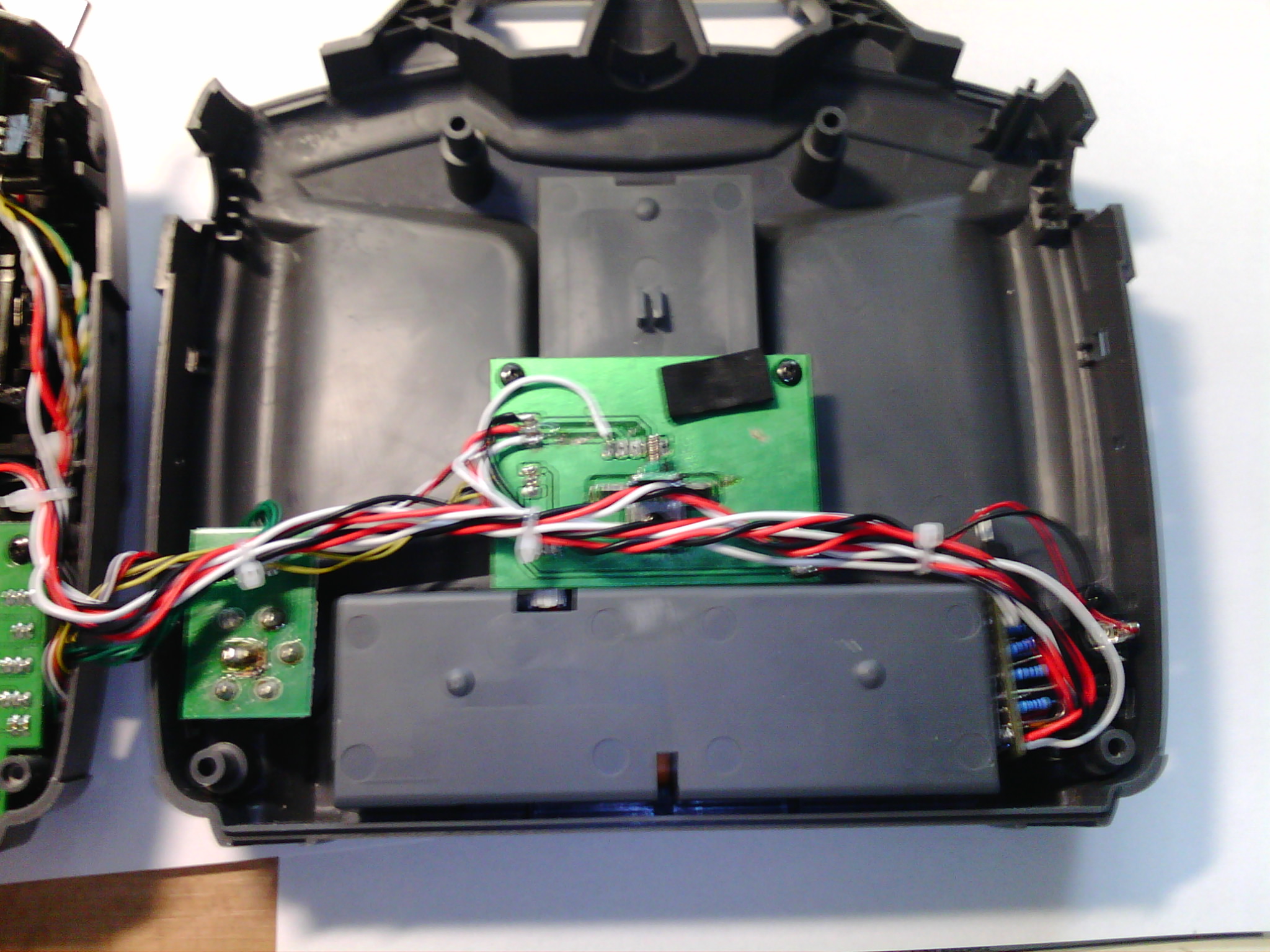

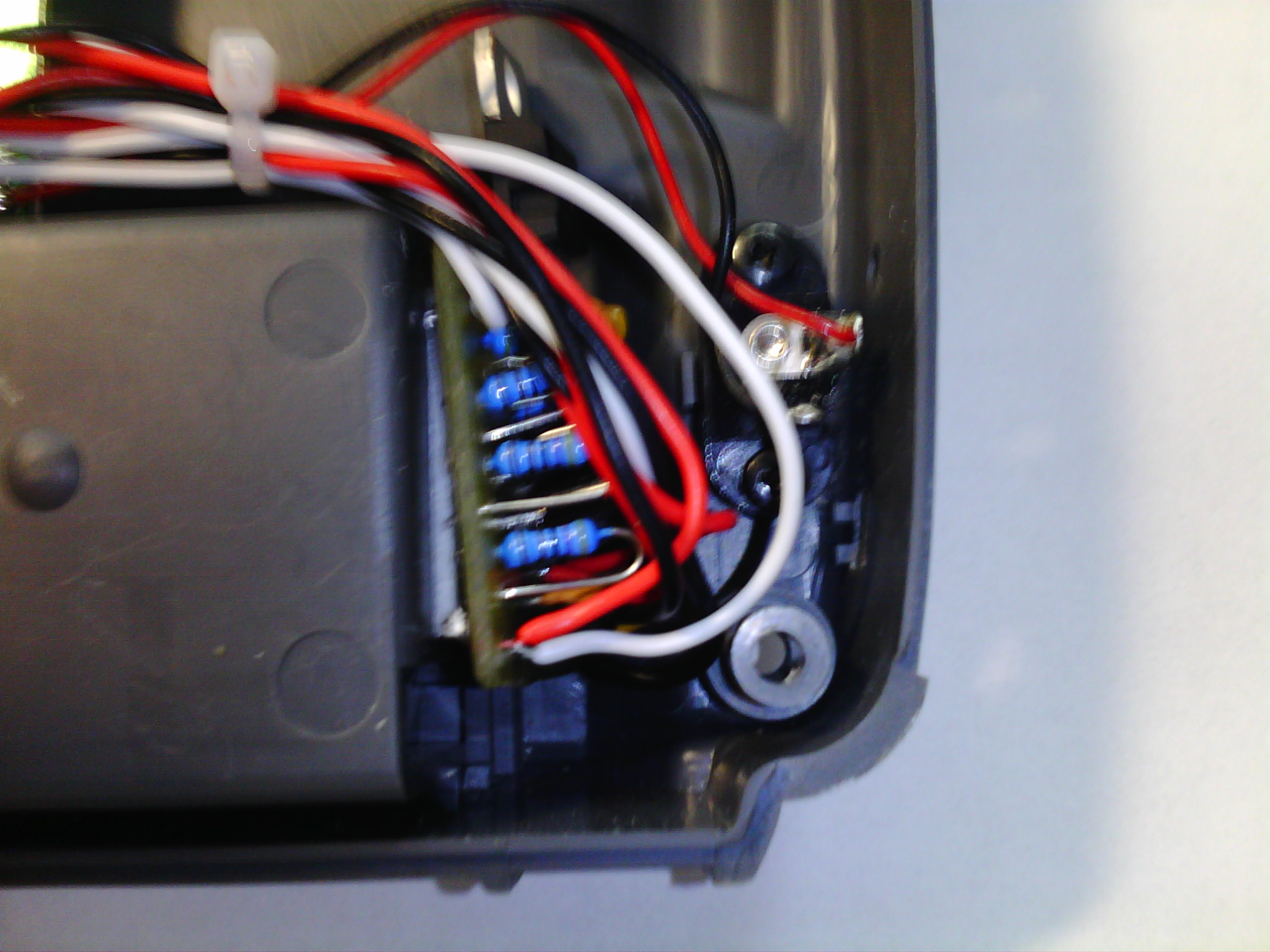

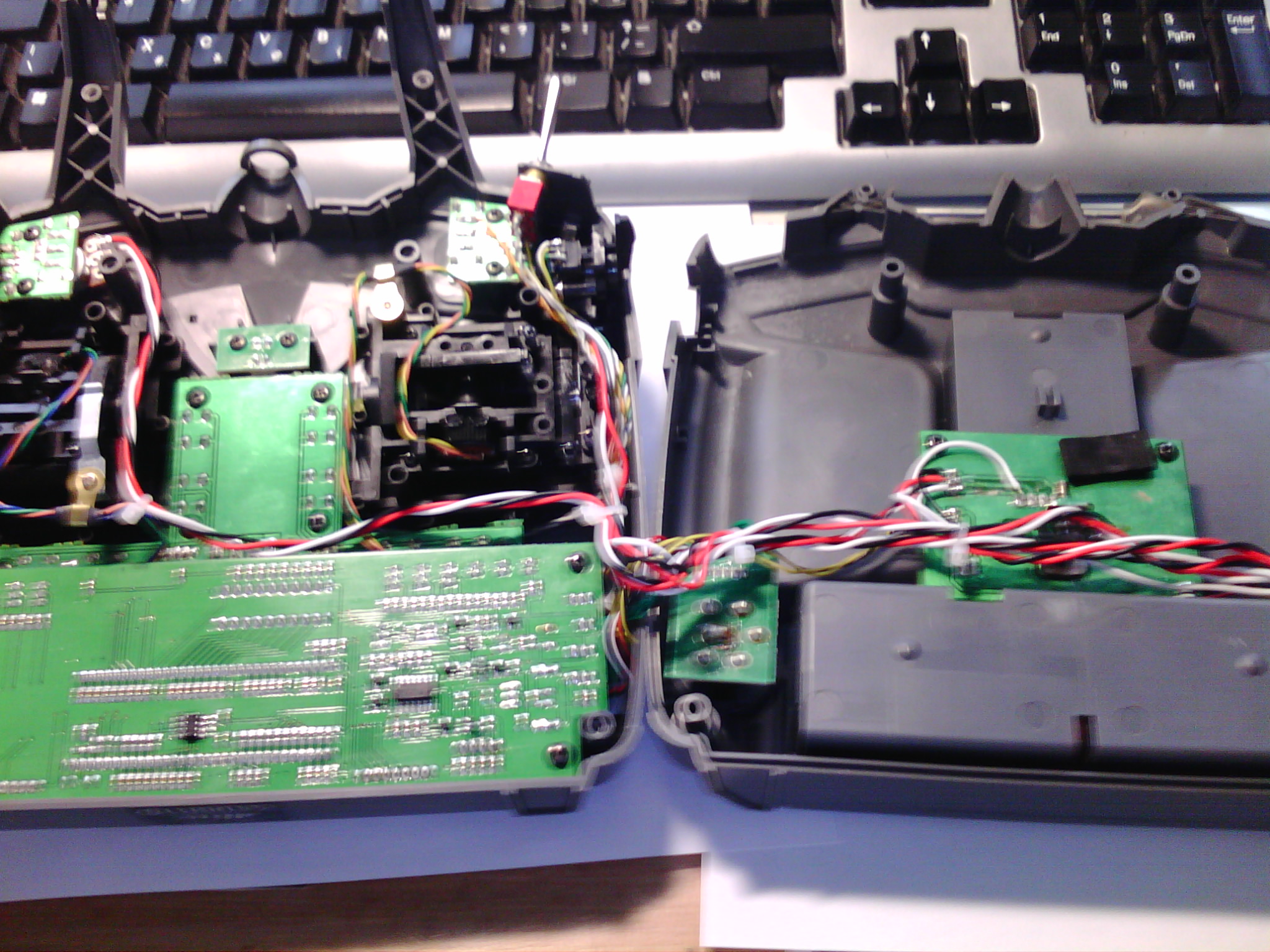

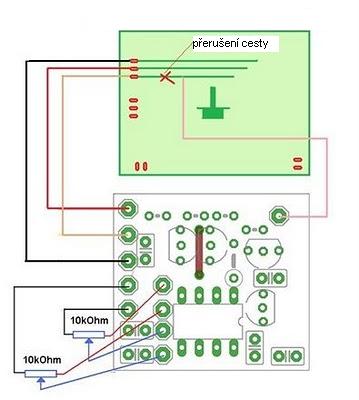

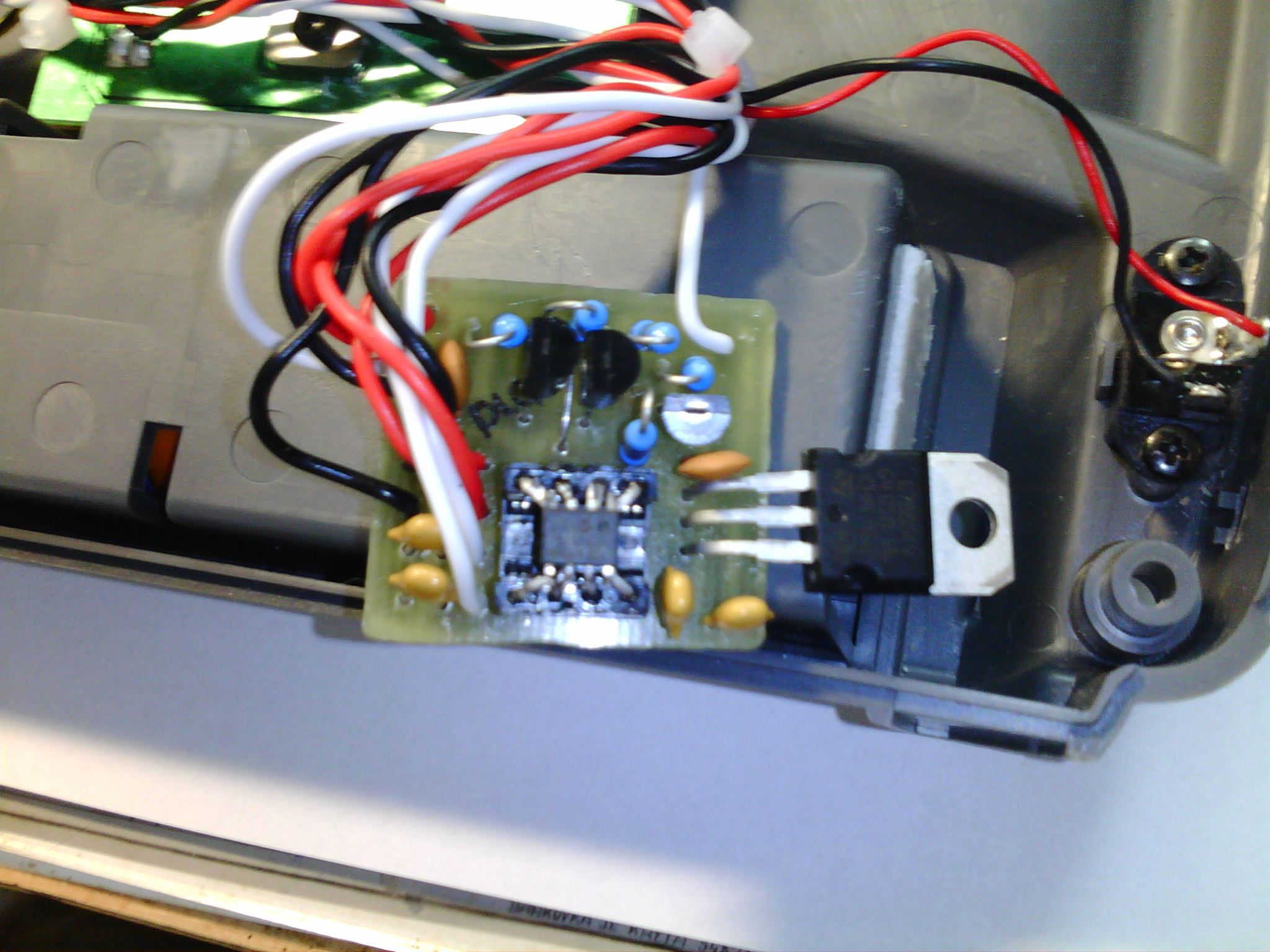

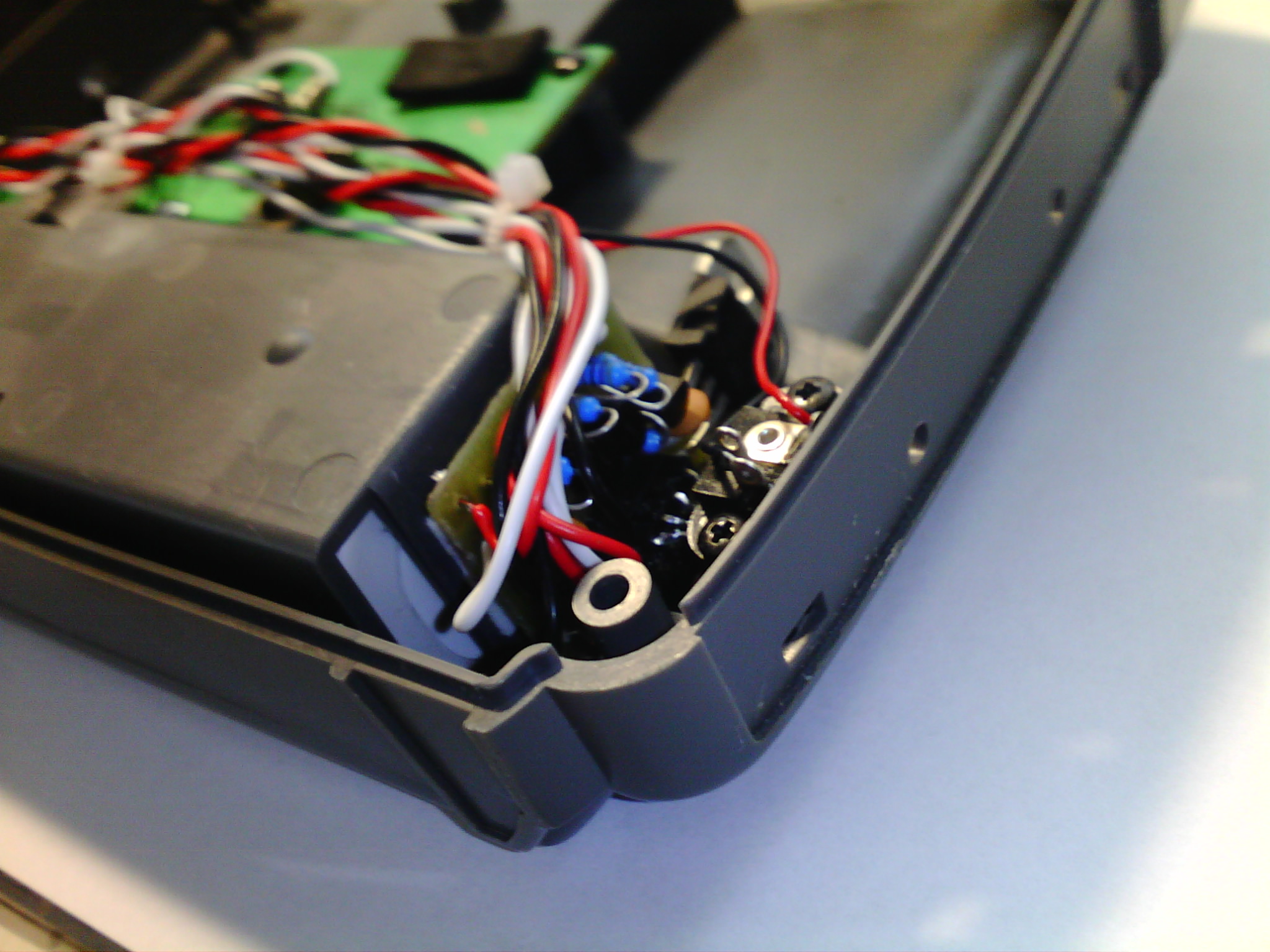

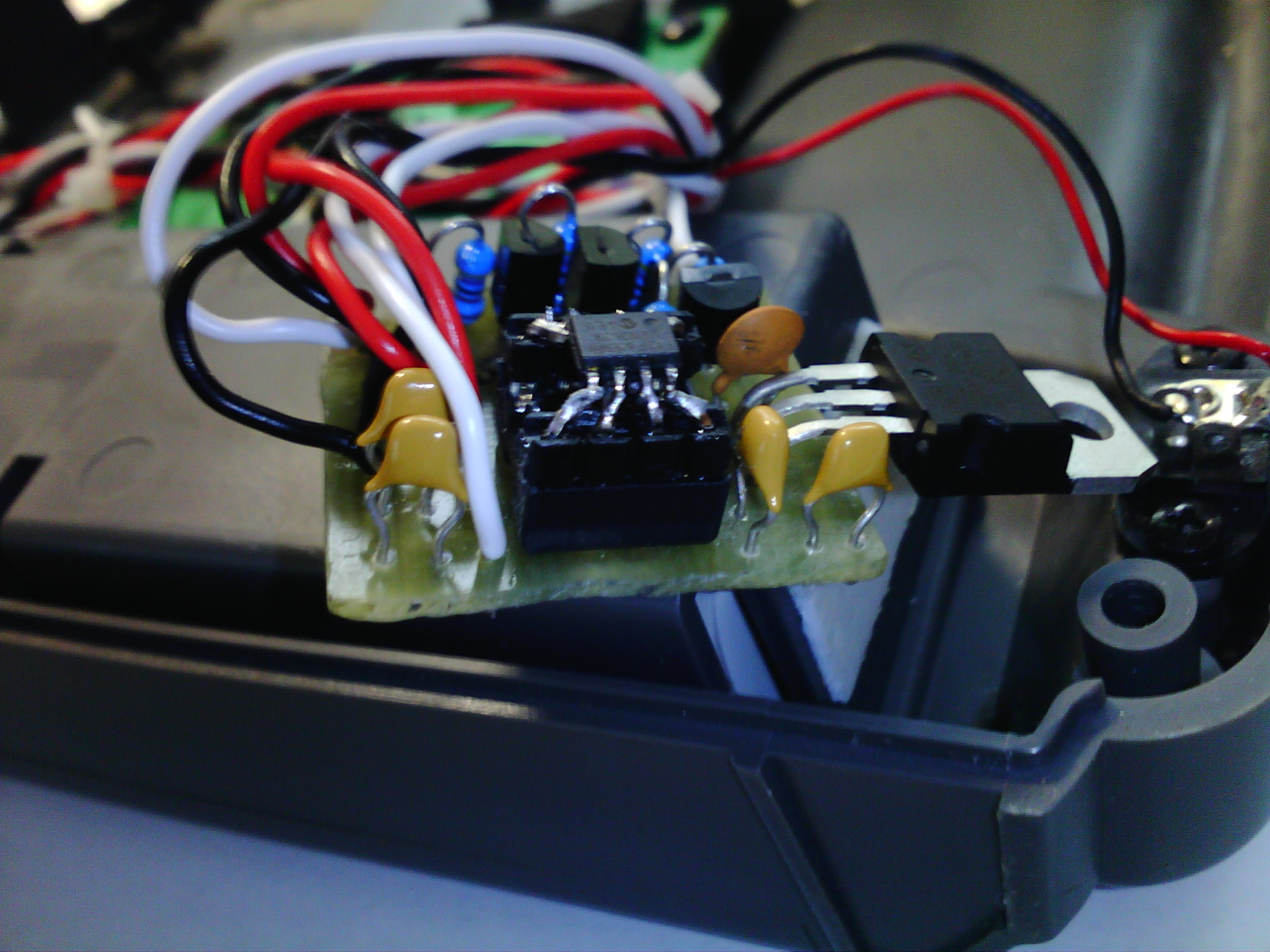

Přidané kanály jsou plně proporcionální a mají nastavenou výchylku na 125% což je maximální výchylka v rc soupravě – v rc vysílači nelze nijak upravovat ani měnit či mixovat tyto dva kanály, neboť jsou přidány až za řídící jednotku. Na další fotce je vidět přerušení cesty do vf modulu (bílé vodiče letované na desku). Na dalších je vidět umístění obvodu v rc soupravě | ||
 |
||
 |
 |
 |
 |
||

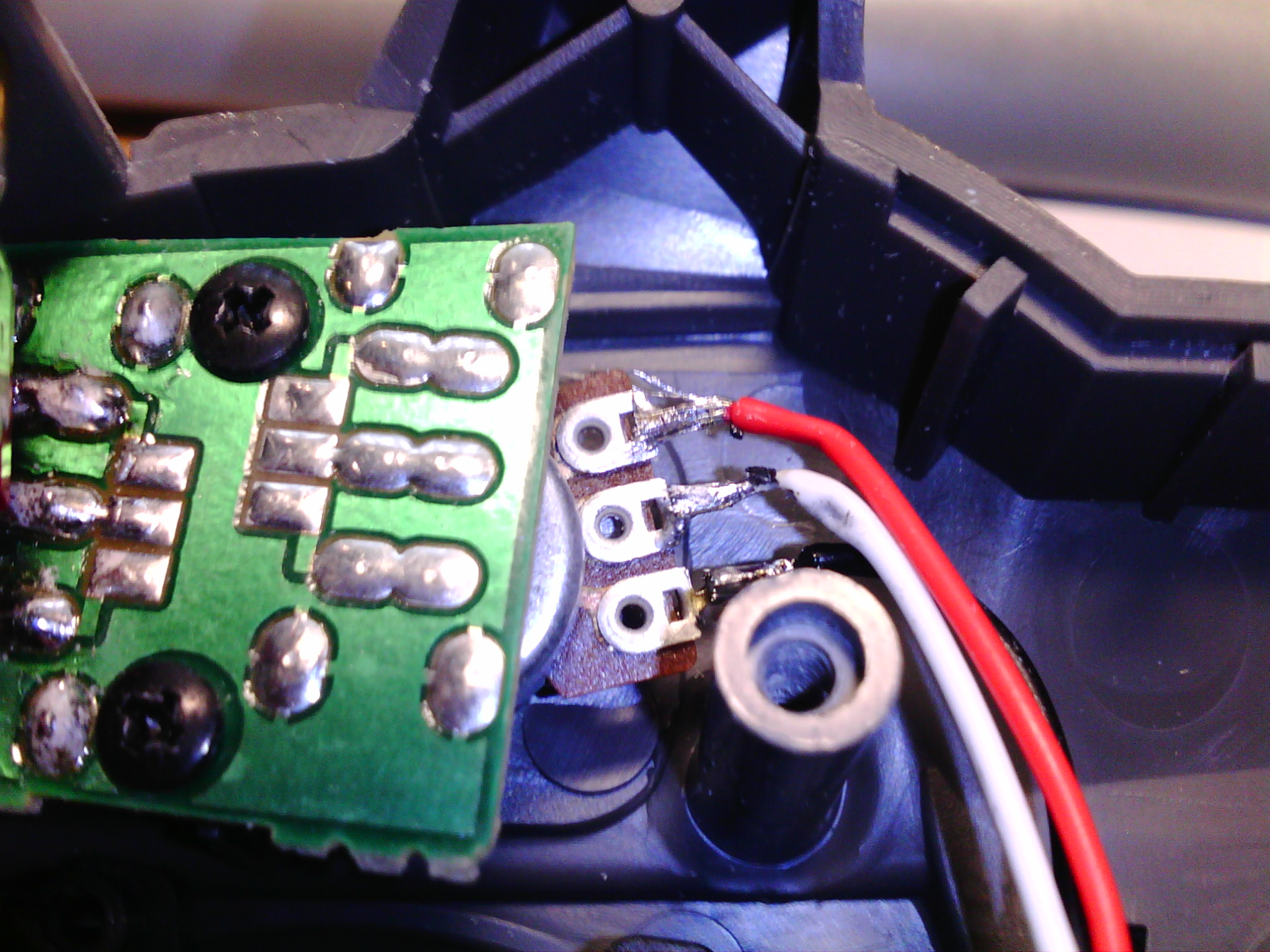

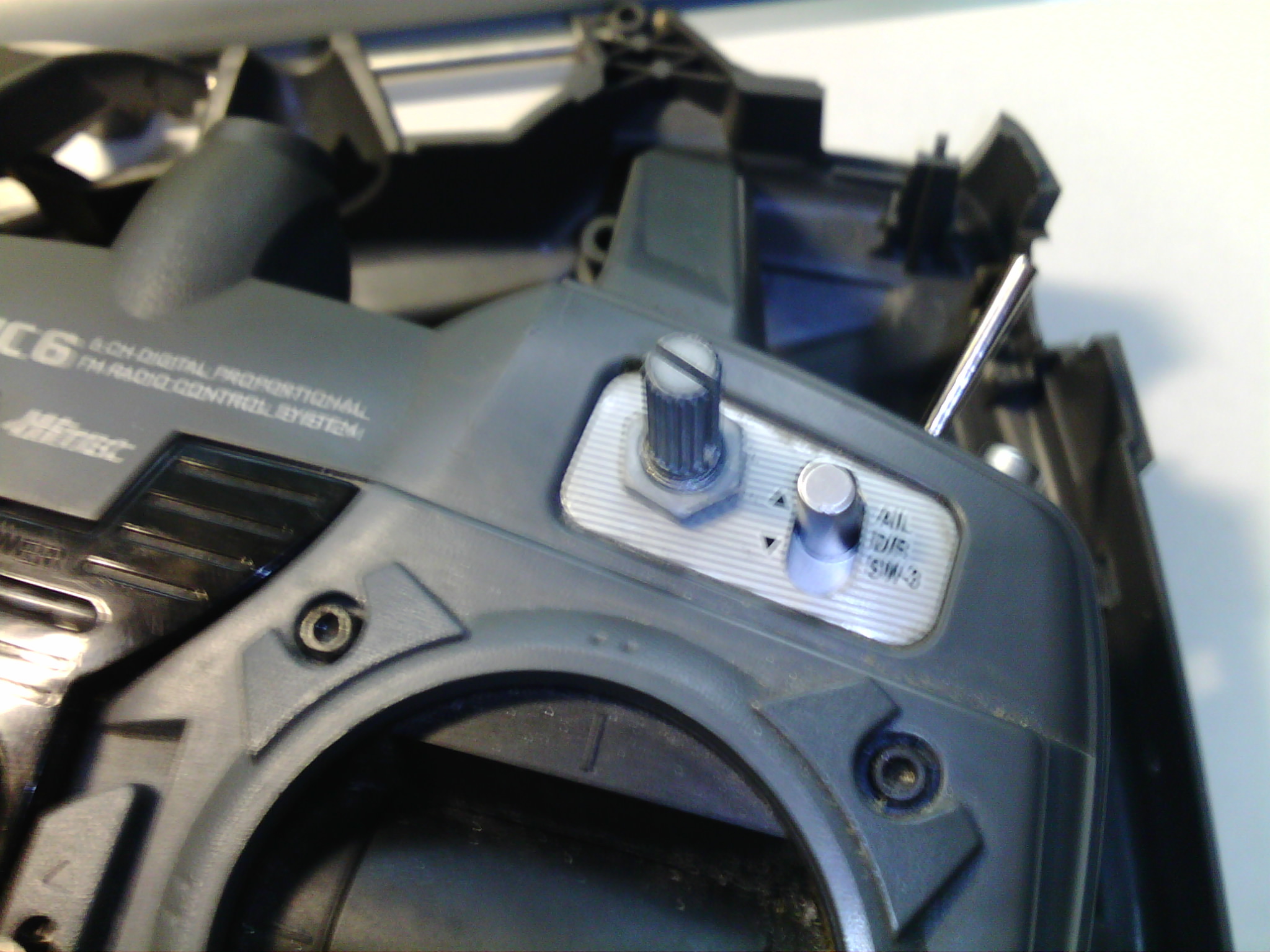

| zde je vidět přidaný potenciometr jako 7. Kanál | ||
 |
||

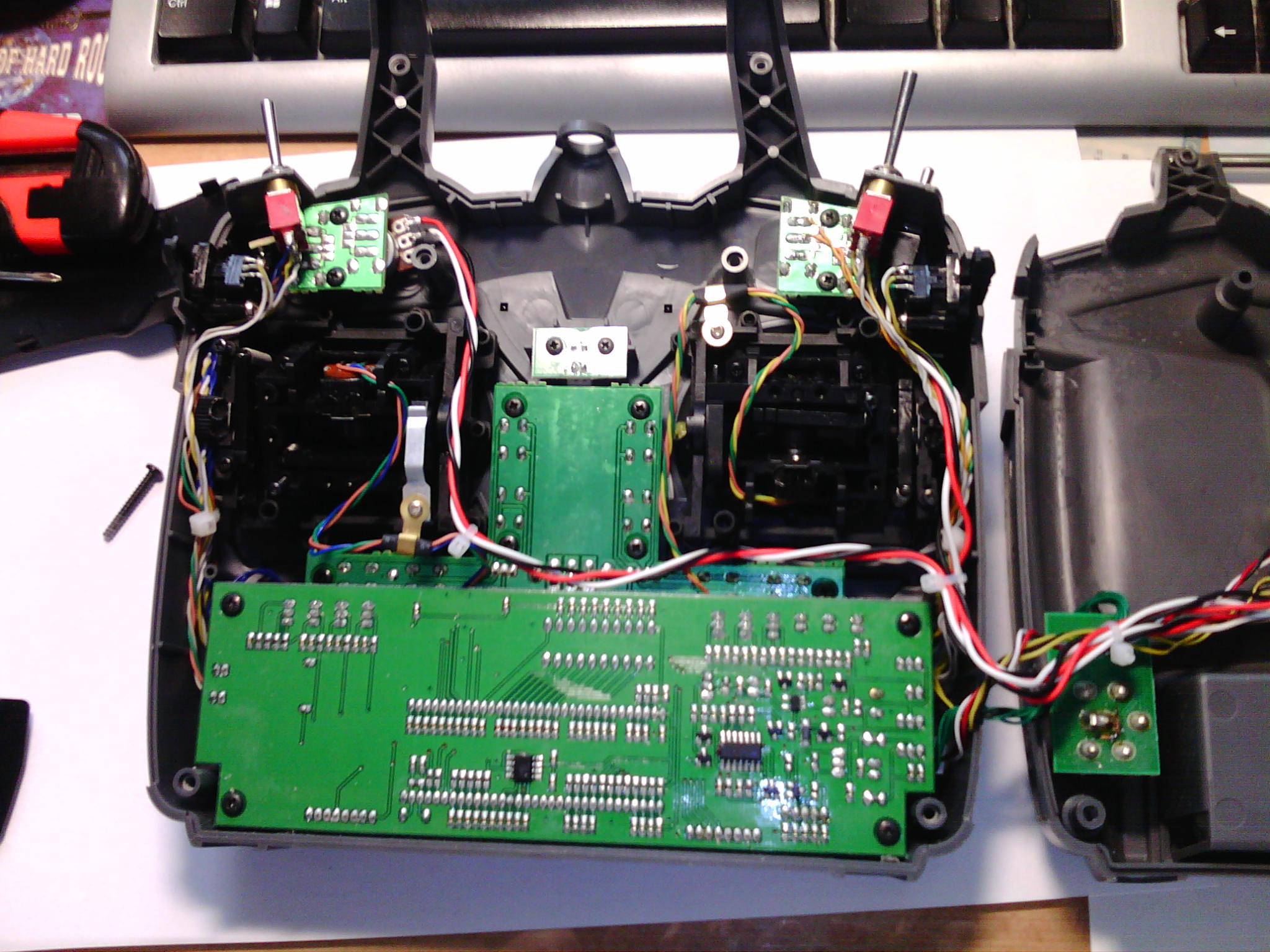

| zde je vidět umístění 3 polohového spínače 8. Kanálu (vpravo od obvodu a červeného spínače a nad černým potenciometrem) potencimotr 7. Kanálu | ||
 |
||

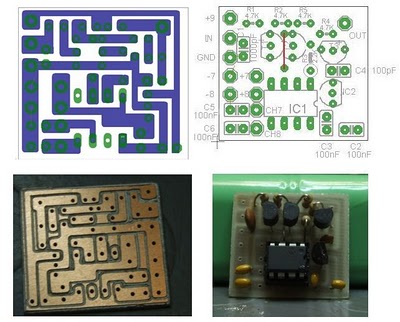

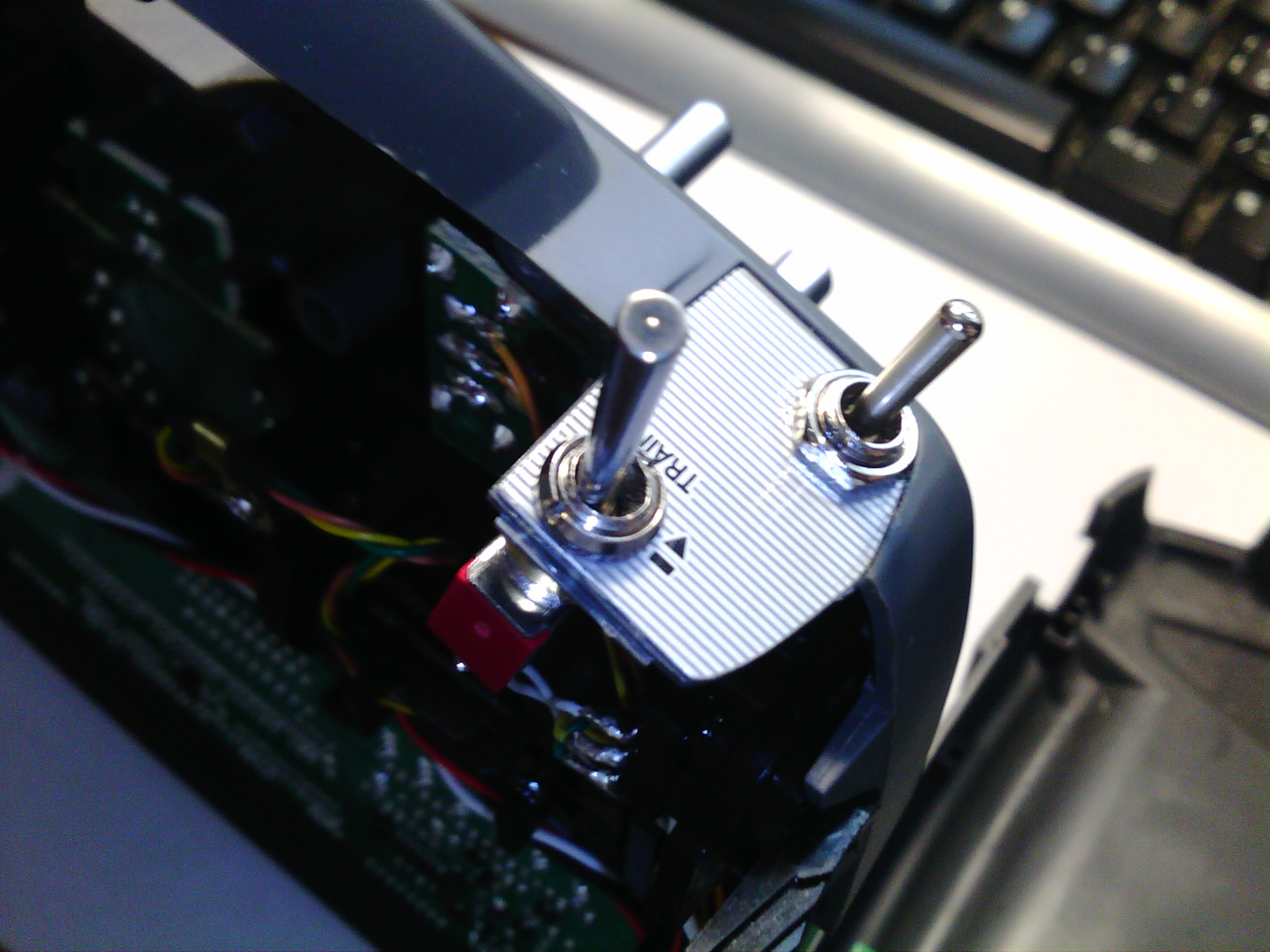

| Zde je vidět spínač 8. Kanálu nad spínačem učitel-žák A na závěr pár fotek a schéma celého obvodu. | ||
 |
 |
 |
 |
 |
 |
 |
||

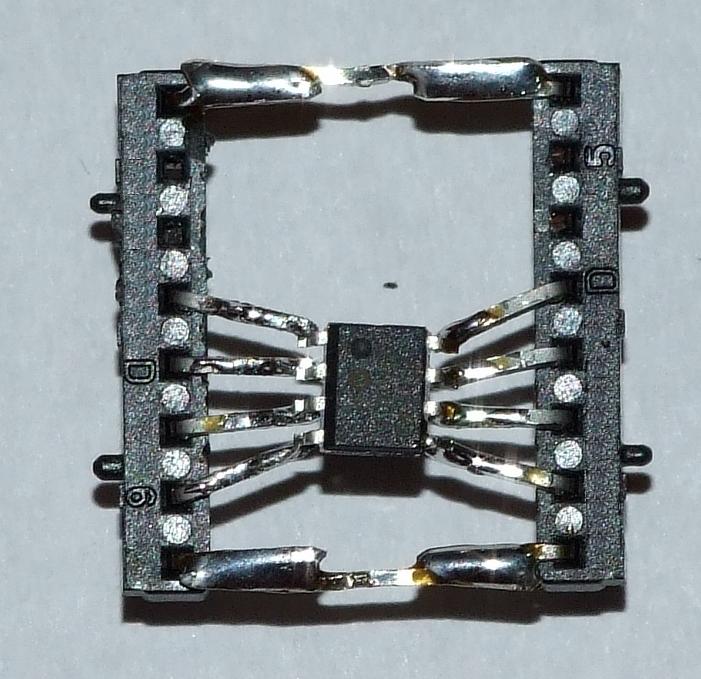

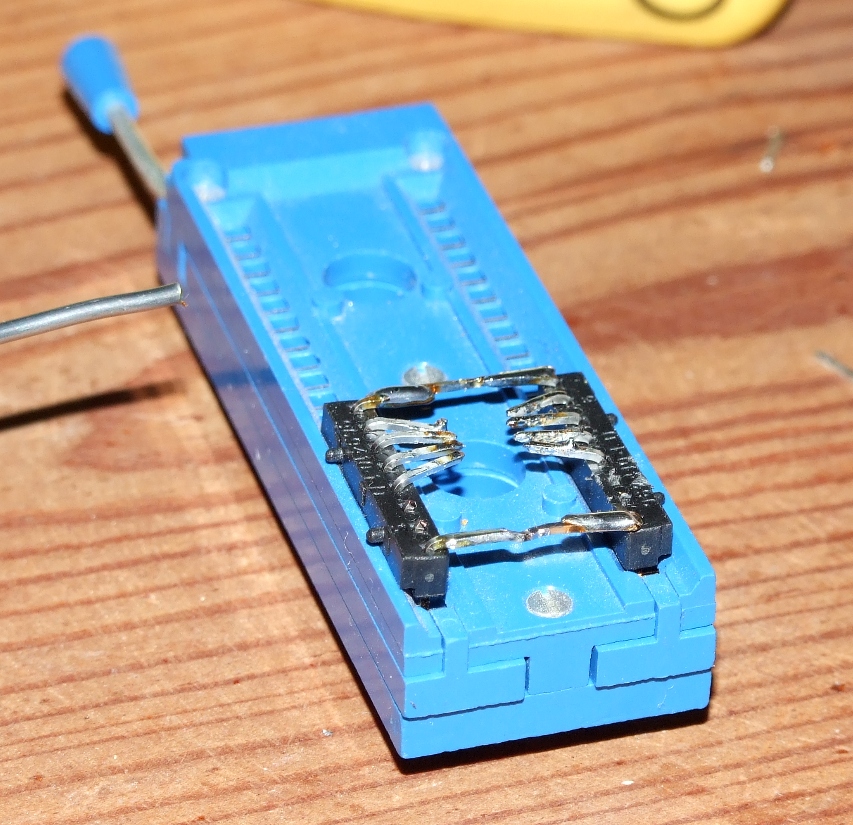

| Autor: Tomáš Mrva Programování procesoru: Karel Láska (KLLK) Made By KLLKPřidám pár foteček "programování" :-) - Příprava patice a prociku | ||
 |
 |
|
| A nakonec něco ke stažení.. Zde je odkaz na originální pdf soubor v portugalštině, či co je to :-) A zde jsou soubory HEX a pod pro procesor.. A to je vše... | ||
